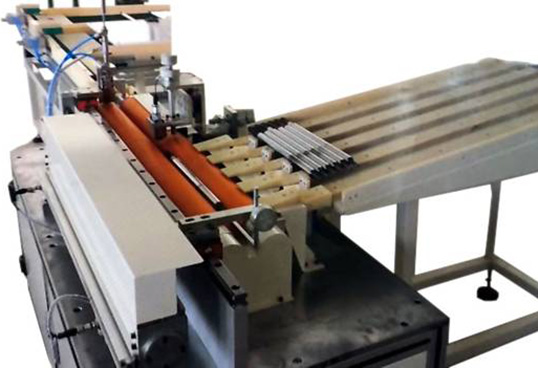

由两只胶辊同向旋转带动上面的活塞杆旋转，再由推料杆推动活塞杆从探头下经过完成检测。
一、 活塞杆状态及参数
1、活塞杆规格φ10-φ28，长度100-500。
2、活塞杆材料：普通碳钢，合金圆钢。
3、活塞杆状态：粗糙度Ra0.1，圆度0.02，圆跳动0.07。
4、检测速度：以工件直径20长度450，检测距离300为例，检测节拍6秒。
5、检测部位：外圆直径最大的部位。
6、检测精度：对0.1mm（深度）x0.1mm（宽度）x3mm(长度)的裂纹
7、工件旋转速度：依据检测速度，活塞杆旋转一周，推进距离在3—5mm
|
检测通道 |
4通道 |
|
检测速度 |
1-30米/分 |
|
频率范围 |
100Hz-1MHz |
| 增益 |
40-99Db，调节量0.1Db/挡。 |
|
高级滤波 |
有 |
|
高通 |
0.1Hz～650Hz |
|
低通 |
1Hz～10000Hz |
|
相位旋转 |
0-360度步进1度 |
|
气源 |
≥4bar，流量20L/min |
|
环境温度 |
-20℃-40℃ |
| 电源 |
180V-240V 50Hz |
|
电脑全数字式参数调整 |
| 内、外时钟控制的同步报警输出 |
| 高精度端头、端尾信号切除功能 |
| 高精度实时、延时报警输出 |
| 快速数字／模拟电子平衡 |
| 具有记忆轨迹延迟消隐功能 |
| 实时阻抗平面显示 |
| 仪器可匹配任何探头 |
| 远程自动帮助系统 |
| 中英文人机界面 |
|
多幅相位／幅度报警域 |
| 提供X-t，Y-t，V-t三种时基扫描实时显示模式提供选择 |
|
Windows操作界面，模块式人机对话 |
| 仪器可以与传动机构的PLC进行衔接 |
|
感应探头与工件的距离保持在0.5-2mm |
| 探伤设备故障全程智能警示 |
|
可预留多类接口，方便机械一体化操作 |
| 四个探头可以分别给出信号，单独报警 |
|
设备为四通道独立智能涡流探伤仪，控制下的四个探头独立采集并控制工作 |
